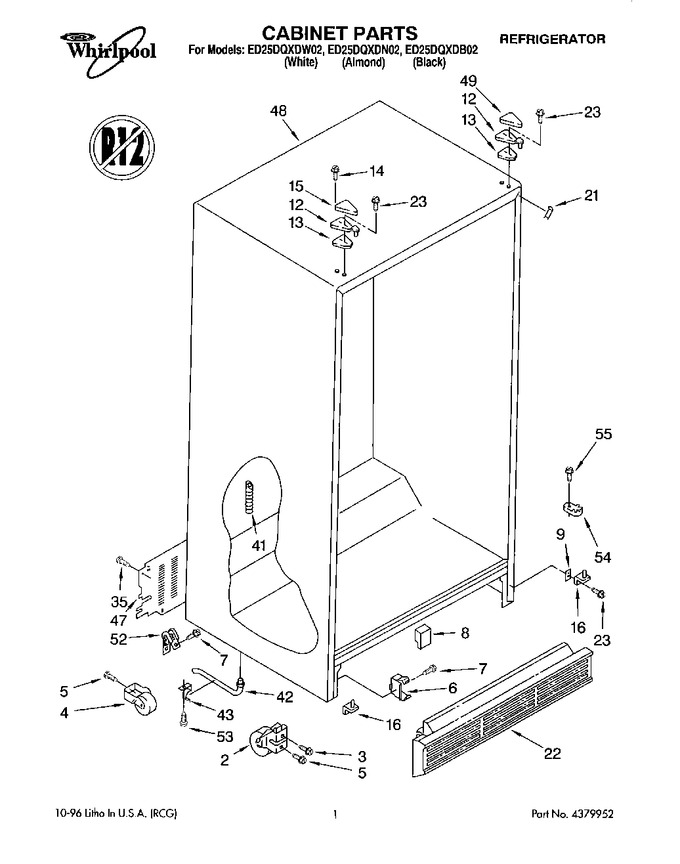

Diagram # | Part Number | Description | Series | Find a Video | ||
---|---|---|---|---|---|---|
2 | 4386774 | Front Roller (2) (Replaces:2174748) | ||||
3 | W10850698 | Screw (Replaces:489456) | ||||
4 | WPW10250570 | Roller, Rear (2) (Replaces:981122) | ||||
5 | WP489427 | Screw | ||||
6 | WP2155013 | Clip, Grille | ||||
7 | WP489478 | Screw (Replaces:489242) | ||||
8 | 2176796 | Insert, Air Baffle | ||||
9 | WP2181911 | Shim (Replaces:2156056) | ||||
12 | WP2196046 | Hinge Top (2) (Replaces:2171865) | ||||
13 | 2196048 | Shim, Hinge Top (Replaces:2171868) | ||||
14 | 489284 | Screw | ||||
15 | WP1129262 | Hinge Cover (white) | ||||
16 | 8201707 | Hinge Bottom (2) (Replaces:2171851) | ||||
21 | 1127272 | Filler, Wrapper (black) | ||||
1110709 | Filler, Wrapper (almond) | |||||
1110708 | Filler, Wrapper (white) | |||||
22 | 2155485 | Grille (black) | ||||
WP2155485 | Grille (white) (Replaces:2155486) | |||||
23 | WP999367 | Screw (Replaces:489367) | ||||
35 | WP489464 | Screw (Replaces:489337) | ||||
41 | W11566763 | Fitting, Drain (Replaces:940139) | ||||
42 | WP1108438 | Tube, Extension | ||||
43 | WP1108439 | Clip, Drain Tube | ||||
47 | WP2188755 | Cover, Unit (Replaces:2176140) | ||||
48 | N/A | Cabinet (not A Serviceable Part) | ||||
49 | 1119787 | Hinge Cover (white) | ||||
2155938 | Hinge Cover (black) | |||||
52 | WP3196256 | Clamp-service Cord (Replaces:549193) | ||||
53 | 489084 | Screw | ||||
54 | WPW10329686 | Door Closer, Lower Cam (2) (Replaces:2155311) | ||||
55 | WP489483 | Screw (Replaces:489420) |
