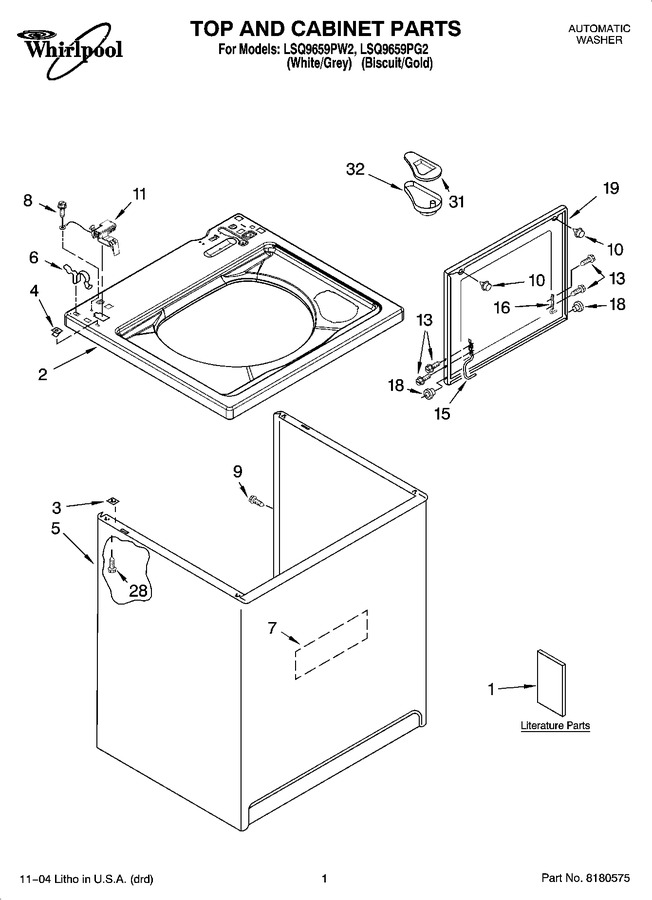

View Diagram in Separate Window
Print Part List
Move Mouse over Availability column to View Location Quantities-on-Hand
Diagram # | Part Number | Description | Series | Find a Video | ||
---|---|---|---|---|---|---|
1 | 3956025 | Installation Instructions | ![]() |
|||
3955869 | Use & Care Guide | ![]() |
||||
4313896 | Manual, Washer | ![]() |
||||
N/A | Following May Be Purchased Do-it-yourself Repair Manuals | ![]() |
||||
8565445 | Wiring Diagram | ![]() |
||||
3956925 | Energy Guide | ![]() |
||||
3955903 | Feature Sheet | ![]() |
||||
2 | WP8543447 | Top (white) (Replaces:8543451) | ![]() |
|||
8543452 | Top (biscuit) | ![]() |
||||
3 | WP62750 | Spacer, Cabinet To Top (4) | ![]() |
|||
4 | WP357213 | Nut, Push-in (2) | ![]() |
|||
5 | 3954357 | Cabinet (biscuit) | ![]() |
|||
63424 | Cabinet (white) | ![]() |
||||
6 | WP62780 | Clip, Top & Cabinet & Rear Panel (2) | ![]() |
|||
7 | WP3976348 | Cabinet - Sound Damper | ![]() |
|||
8 | WP3351614 | Screw, Ground | ![]() |
|||
9 | WP308685 | Screw,10-16 X 1/2 (Replaces:3357011) | ![]() |
|||
10 | WP9724509 | Bumper, Lid (2) | ![]() |
|||
11 | WP8318084 | Switch, Lid | ![]() |
|||
13 | WPW10119828 | Screw, Lid Hinge Mounting (4) (Replaces:355274) | ![]() |
|||
15 | WPW10225136 | Hinge, Lid (l.h.) (Replaces:8559336) | ![]() |
|||
16 | WP91770 | Hinge, Lid (r.h.) | ![]() |
|||
18 | WP8319539 | Bearing, Lid Hinge (2) | ![]() |
|||
19 | WPW10193861 | Lid (white) (Replaces:8558398) | ![]() |
|||
W10193862 | Lid (biscuit) (Replaces:8558399) | ![]() |
||||
28 | WP3390631 | Screw, 10-16 X 3/8 (4) | ![]() |
|||
31 | 3955788 | Cover, Dispenser | ![]() |
|||
32 | 8519517 | Dispenser, Bleach | ![]() |
