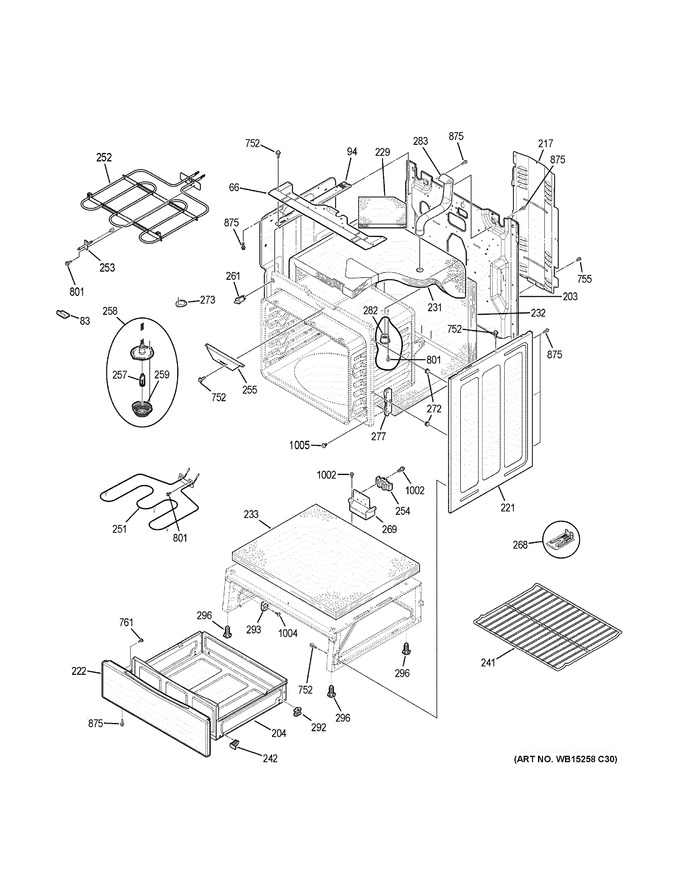

Diagram # | Part Number | Description | Series | Find a Video | ||
---|---|---|---|---|---|---|
66 | WB34X26630 | Rangetop Enclosure | ||||
83 | WB02T10118 | Clip Seam Oven Body | ||||
94 | WB34X30702 | Chassis Brace Radiant Lh | ||||
WB34X30703 | Chassis Brace Radiant Rh | |||||
WB02T10463 | Brace Chassis Radiant Rt | |||||
WB34X26004 | Brace Chassis Radiant Lt | |||||
203 | WB34X29560 | Main Back Cover | ||||
WB34X31190 | Main Back Cover | |||||
204 | WB63X29070 | Drawer Body Asm | ||||
217 | WB34X29563 | Wire Cover Back | ||||
221 | WB63X28679 | Side Panel Dg | ||||
222 | WB56X28576 | Overlay And Panel Asm | ||||
229 | WB35T10017 | Vent Tube Insulation | ||||
231 | WB35X29569 | Oven Cavity Insulation | ||||
232 | WB35X29571 | Oven Back Insulation | ||||
233 | WB35X29568 | Oven Bottom Insulation | ||||
241 | WB48T10063 | Rack Oven | ||||
242 | WB02X29072 | Drawer Wedge | ||||
251 | WB44T10060 | Bake Element | ||||
252 | WB44X30616 | Broil Unit Asm | ||||
253 | WB21X22134 | Sensor Asm | ||||
254 | WB17T10011 | Terminal Block Asm | ||||
255 | WB7X7175 | Latch Trim | ||||
257 | WB08T10045 | Lamp Halogen G9 | ||||
258 | WB25X24909 | Lamp Halogen Asm | ||||
259 | WB25T10013 | Ov Lamp Lens | ||||
261 | WB24T10147 | Switch Spdt High Amp | ||||
268 | WB02T10578 | Anti-tip Bracket Asm | ||||
269 | WB34X29565 | Terminal Block Mount | ||||
272 | WB02T10034 | Side Panel Support | ||||
273 | WB2K5365 | Cover | ||||
277 | WB10X29566 | Hinge Receiver | ||||
282 | WB38T10012 | Vent Tube Assy | ||||
283 | WB34X29573 | Vent Tube | ||||
292 | WB48T10030 | Support Rear | ||||
293 | WB48T10013 | Drawer Support Frt | ||||
296 | WB02X10521 | Leg Leveler | ||||
752 | WB1K5200 | Screw | ||||
755 | WR01X10602 | Scr 8-32 Ab Ihws 3/8 S | ||||
761 | WB1X5364 | Screw Mtg | ||||
801 | WB01M10002 | Screw | ||||
875 | WH2X930 | Screw 8-18 Ab Hxw 3/8 | ||||
1002 | WB01T10017 | Screw 8-18 Ab Ihw 3/8 S Ns | ||||
1004 | WH2X941 | Scr 8-15 A Hxw 7/8 S | ||||
1005 | WB01T10008 | Screw 10-32 Tr T |
