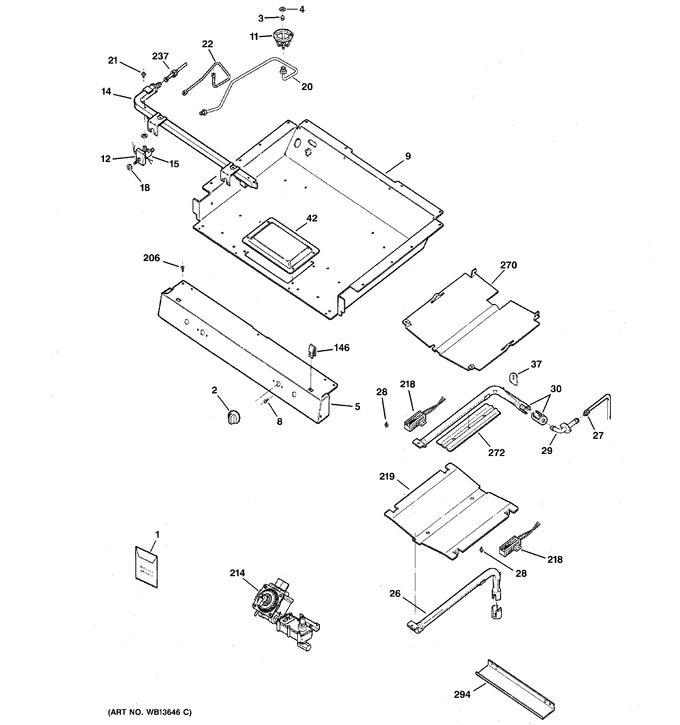

Diagram # | Part Number | Description | Series | Find a Video | ||
---|---|---|---|---|---|---|
1 | 31-21217 | Pm Mini-manual Elect | ||||
49-85103 | Pm Use & Care Manual | |||||
WB28K10162 | Conversion Kit Asm | |||||
2 | WB03K10141 | Knob Minivalve | ||||
3 | WB28K10023 | Orifice-lp Med .89mm | ||||
4 | WB01K10037 | Economic Nut | ||||
5 | WB36K10353 | Panel Manifold Sld (blk) | ||||
8 | WB01K10002 | Screw 8-32 | ||||
9 | WB63K10037 | Box Burner Sp | ||||
11 | WB02K10078 | Ckt Bracket Mid | ||||
12 | WB24K10017 | Switch-burner Ignition | ||||
14 | WB28K10028 | Manifold Pipe | ||||
15 | WB21K10050 | Valve Burner 140 | ||||
18 | WB2K24 | Cover Valve | ||||
20 | WB28K10188 | Rear Orif.h R 150n 9500b | ||||
WB28K10191 | Rear Orif.h L 150n 9500b | |||||
21 | WB1K83 | Screw-mtg Valve Burner | ||||
22 | WB28K10192 | Front Orif H R 150n 9500 | ||||
WB28K10190 | Front Orif H L 150n 9500 | |||||
26 | WB16K22 | Burner Bake | ||||
27 | WB28K10168 | Tube Burner Supply | ||||
28 | WB1K50 | Screw Mtg Igniter | ||||
29 | WB28K10310 | Elbow Hi Broil | ||||
30 | WB16K10008 | Burner Broil | ||||
37 | WB34K14 | Cover Igniter | ||||
42 | WB63K22 | Cover Burner Box | ||||
146 | WB2K52 | Clip Rangetop | ||||
206 | WB1K21 | Screw | ||||
214 | WB19K10014 | Dual Combi Assy | ||||
218 | WB13K4 | Igniter Burner Bake | ||||
WB13K3 | Igniter Burner Broil | |||||
219 | WB49K44 | Flame Spreader | ||||
237 | WB28K10186 | Tube Manifold Supply | ||||
270 | WB49K10003 | Oven Deflector | ||||
272 | WB34K10 | Shield Broil | ||||
294 | WB63K10040 | Cover Terminal Dual Comb |
